РАДИОБАРЬЕР ООО «ПОЛЮС-СТ» - разработка и производство автономных технических средств охраны рубежей государственной границы, подступов и периметров объектов

Назначение Состав Принцип работы Сферы применения

Беспроводная охрана протяженных и локальных рубежей местности, нефте- и газотрубопроводов, подступов и периметров особо важных объектов, в т.ч. сложной конфигурации, в условиях отсутствия электропитания и связи.

до 5 лет автономной работы

самоорганизующаяся радиосеть

уникальный алгоритм обработки сейсмических сигналов

дистанционное управление по радиоканалу

эргономика, простота установки и обслуживания

интеграция на программном и аппаратном уровнях

Состав

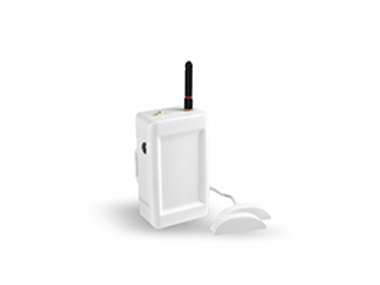

Радиосигнализатор универсальный РС-У

Обнаружение пешего нарушителя и/или транспортного средства по создаваемому сейсмосигналу.

Работает в трех режимах:

1. Сейсмическое средство обнаружения.

Радиус обнаружения:

- пешего нарушителя - до 100 м,

- транспортного средства – до 200 м.

2. Обрывное средство обнаружения.

3. Ретранслятор.

Масса: не более 0,65 кг (без источника питания).

Габаритные размеры: 140x80x70 мм.

Рабочий диапазон температур: -40+50 °С.

Время автономной работы: до 5 лет.

Радиосигнализатор направления РС-Н

Обнаружение пешего нарушителя и/или транспортного средства и определение направления его движения.

Радиус обнаружения:

- пешего нарушителя – до 100 м,

- транспортного средства – до 200 м.

Масса: не более 0,9 кг (без источника питания).

Габаритные размеры: 140x150x90 мм;

Рабочий диапазон температур: -40 +50°С.

Время автономной работы: до 5 лет.

Радиосигнализатор радиолучевой РС-Л

Обнаружение пешего нарушителя и транспортного средства по изменению электромагнитного поля между принимающим (ПРМ) и передающим (ПРД) блоками.

Длина зоны обнаружения: 3 - 100(200) м в зависимости от исполнения.

Высота зоны обнаружения: не менее 1,6 м.

Ширина зоны обнаружения: не более 3(4) м.

Масса: не более 1,5кг (без КМЧ и источников питания).

Габаритные размеры:

- ПРД 185×140×50 мм

- ПРМ 200×140×50 мм

Рабочий диапазон температур: -40 +50 °С.

Время автономной работы: до 3 лет.

Радиосигнализатор инфракрасный РС-ИК

Обнаружение пешего нарушителя и /или транспортного средства по тепловому контрасту с окружающей средой.

Длина зоны обнаружения РС-ИК:

- пешего нарушителя - до 50 м;

- транспортного средства – до 100 м.

Угол обзора зоны обнаружения:

- по горизонтали - 5,0 °

- по вертикали - 2,4 °

Масса: 0,5 кг (без источника питания).

Габаритные размеры: 175х100х70 мм (без КМЧ и антенны).

Рабочий диапазон температур:-40 +50 °С.

Время автономной работы: до 3 лет.

Подсистема видеонаблюдения

Идентификация пешего нарушителя и транспортного средства в любое время суток и передача изображения по радиоканалу на приемные устройства.

Дальность обнаружения:

- видеокамеры РС-ТВ: до 100 м;

- тепловизионной камеры РС-ТП: до 200 м.

Масса:

- РС-ТВ: 2,0 кг (без источника питания);

- РС-ТП: 1,6 кг (без источника питания);

- ПТВ: 0,9 кг (без источника питания);

Габаритные размеры:

- РС-ТВ: 185x140x65 мм (без кабеля, кабельных вводов, ТВП);

- РС-ТП: 230x90x75 мм (без кабеля, кабельных вводов, ТВП);

- ПТВ: 220x110x50 мм.

Рабочий диапазон температур: -40 +50 °С.

Время автономной работы РС-ТВ и РС-ТП: до 6 месяцев.

Приемник контрольный КОПР

- Прием, отображение и хранение сигнализационной информации от средств обнаружения (СО);

- контроль работоспособности СО;

- управление режимами работы и настройка СО;

- запись географических координат мест установки средств обнаружения с помощью встроенного GPS/Glonass-приемника;

- обмен текстовыми сообщениями (смс) с другими приемными устройствами комплекса.

Масса: 0,7 кг.

Габаритные размеры: 210x95x45 мм (без антенны).

Рабочий диапазон температур: -10 +50 °С.

Время автономной работы: не менее 3 суток.

Пульт оператора ПОРТ

- Визуализация рубежа охраны на электронной карте или плане местности;

- прием, отображение и хранение тревожной и видеоинформации;

- контроль работоспособности средств обнаружения;

- управление режимами работы и настройка СО;

- обмен текстовыми сообщениями (смс) с другими приемными устройствами комплекса.

Поставляется в носимом или стационарном исполнении со специальным программным обеспечением «ГИС Радиобарьер».

Радиосигнализатор универсальный РС-У v. 2.0

Обнаружение пешего нарушителя и/или транспортного средства по создаваемому сейсмосигналу.

Работает в трех режимах:

1. Сейсмическое средство обнаружения.

Радиус обнаружения:

- пешего нарушителя - до 100 м,

- транспортного средства – до 200 м.

2. Обрывное средство обнаружения.

3. Ретранслятор.

Масса: не более 0,55 кг.

Габаритные размеры: 84x64x69 мм.

Рабочий диапазон температур: -40+50 °С.

Время автономной работы: до 5 мес.

Радиосигнализатор магнитоконтактный для помещений РС-МКП

Обнаружение проникновения в охраняемое пространство закрытого помещения.

Количество подключаемых магнитных контактов - 1 шт.

Дальность связи в помещении: не менее 50 м.

Масса: 0,34 кг.

Габаритные размеры: 130x75x60 мм.

Рабочий диапазон температур: -10+50 °С.

Время автономной работы: не менее 10 сут.

Радиосигнализатор инфракрасный для помещений РС-ИКП

Контроль состояния дверей, окон и т.п. при изменении их состояний.

Длина зоны обнаружения: не менее 7 м.

Угол обзора по горизонтали: 87°.

Устойчивость к внешней засветке: до 6500 лк.

Масса: 0,4 кг.

Габаритные размеры: 130x75x90 мм.

Рабочий диапазон температур: -10+50 °С.

Время автономной работы: не менее 10 сут.

Принцип работы

В состав комплекса входят малогабаритные беспроводные средства обнаружения (сейсмические, обрывные, инфракрасные, радиоволновые), основанные на различных физических принципах. При установке на местности между устройствами автоматически устанавливаются маршруты обмена информацией. Каждое средство обнаружения работает в качестве ретранслятора, тем самым позволяя передавать сигнализационную информацию на значительное расстояние (до 100 км).

Тревожные сигналы от средств обнаружения передаются на носимые приемоконтрольные устройства и/или стационарный пульт оператора со специальным программным обеспечением. Программа позволяет наглядно отображать расположение средств обнаружения с привязкой к плану или карте местности контролируемой территории и оповещать оператора о возникших тревожных ситуациях (звуком, текстовыми сообщениями, цветом условных значков).

В ряде случаев оператору требуется увидеть, что происходит на рубеже охраны, определить количество нарушителей, направление их движения, наличие вооружения и т.п. Для этого используется подсистема видеонаблюдения, которая включается по сигналу от любого средства обнаружения или по команде оператора. Видеоинформация передается на носимый телевизионный приемник и/или стационарный пульт оператора на расстояние до 20 км.

Сферы применения

Силовые структуры Объекты нефтегазовой отрасли Объекты ТЭК

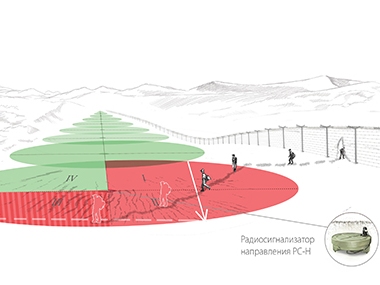

Создание протяженных рубежей обнаружения

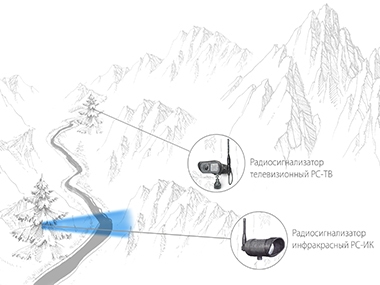

Создание локальных рубежей обнаружения

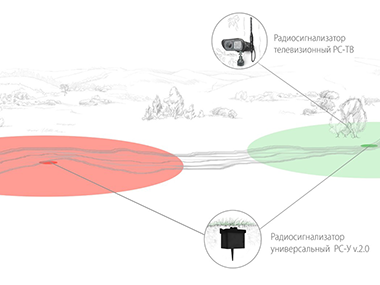

Контроль маршрутов передвижения личного состава и техники

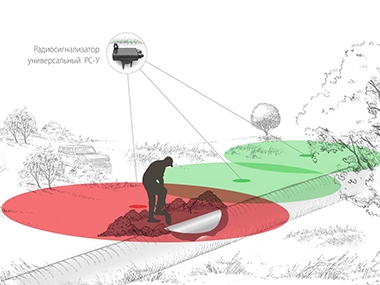

Предотвращение хищений нефтепродукта

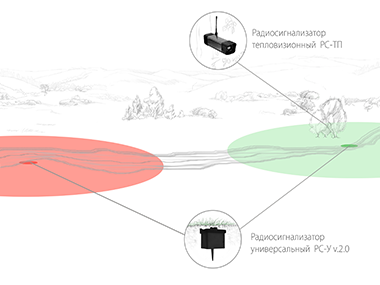

Оперативные мероприятия на обнаруженной врезке

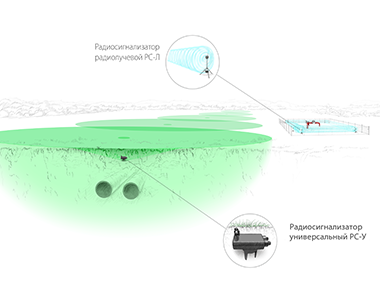

Охрана вдольтрассового оборудования

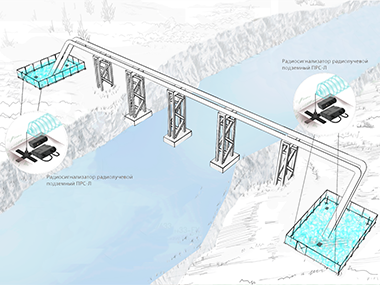

Охрана надземных переходов трубопровода

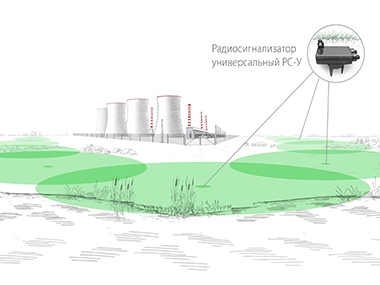

Охрана подступов к особо важным объектам

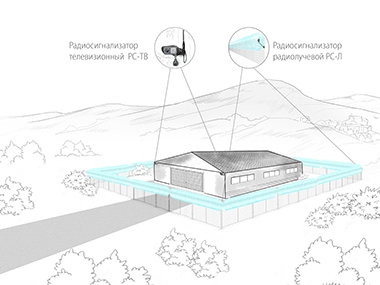

Охрана периметра объекта

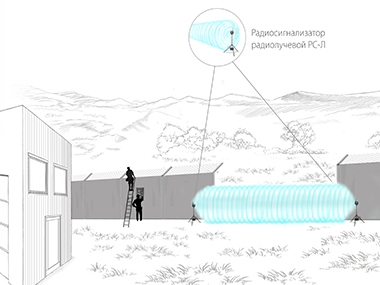

Резервный комплект ТСО на стационарных объектах

Конкурентные преимущества СК «РАДИОБАРЬЕР»:

1. Модульная конструкция из малогабаритных средств обнаружения, работающих на различных физических принципах, что позволяет адаптировать ее под широкий круг задач клиента.

2. Надежное комплексное решение для участков местности, где нет возможности использования проводных технических средств охраны.

3. Технологический лидер в своем сегменте:
- обладает высокими ТТХ средств обнаружения, которые обеспечивают эффективность работы комплекса, в т.ч. на объектах со сложной конфигурацией периметра;
- не требует прокладки линий электропитания и связи, а также предварительной инженерной подготовки местности, что позволяет сэкономить на стоимости проектно-монтажных работ и материалов;
- имеет возможность интеграции в другие периметральные системы охраны на программном и аппаратном уровне;
- включает в себя средство доразведки – подсистему видеонаблюдения с тепло- и телевизионной камерами;
- сейсмические средства обнаружения (СО) уникальны разнообразием типов под конкретные задачи: скалярные (точечные) СО, моноблочные (со встроенной АКБ), СО с функцией определения направления движения нарушителя.
